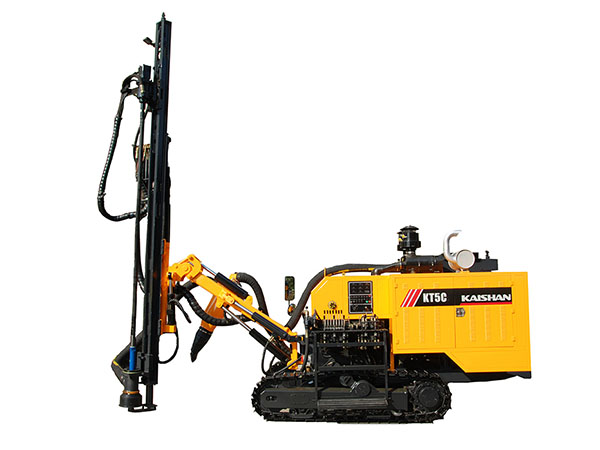

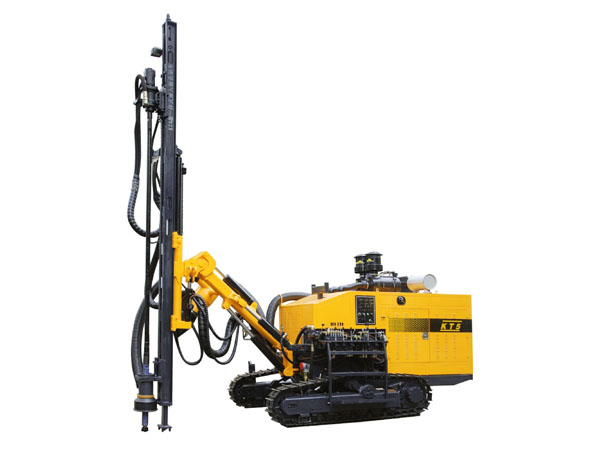

Foreuse sur chenilles KT5 (Moyenne pression Intégrée)

La foreuse sur chenilles KT5 Kaishan combine un système de forage à marteau fond de trou et un système de compresseur à air comprimé. Avec les avantages de structure compacte et robuste, performance fiable, manoeuvrabilité facile et de fonctionnement sûr et respectueux de l'environnement, cette foreuse est principalement utilisée dans les projets d'extraction et d'excavation. Elle comporte les éléments suivants:

1. Structure compacte qui combine une foreuse DTH et un compresseur d'air à moyenne pression.
2. Compresseur d'air à moyenne pression monocellulaire d'une capacité de 10m3/min et d’une pression de 1,5MPa entrainant un impact pneumatique, une efficacité élevée et une faible consommation d'énergie.
3. Une faible gravité et une répartition équilibrée de la foreuse à quatre roues et à configuration de chenilles (roue d'entraînement, roue de guidage, roue de poussée, roue d'équitation et chenilles), un dispositif de nivellement automatique de 19° et un système à double verrouillage à commande autonome pour la stabilité dans différentes conditions de travail. La machine de forage multifonctionnelle est également équipée d'un moteur à deux vitesses et d'une structure réductrice pour une combinaison parfaite de vitesse et résistance.
4. Pompe hydraulique à grand déplacement montée directement à l'arrière du moteur, de structure simple pour réduire les erreurs.
5. Le système de levage à flèche grande échelle répond aux besoins d'une variété de conditions et de différentes méthodes, en particulier dans les trous profonds.
6. Le système de contrôle hydraulique hautement intégré et la plate-forme de disposition centralisée contrôlent la machine toute entière.
7. Une vanne de commutation pour la vitesse de rotation et de l'hélice peut s'adapter en fonction des différentes caractéristiques et conditions de la roche pour une vitesse de forage rapide.
8. Un système de surveillance en temps réel et un système d'auto-protection stable reflètent et contrôlent précisément l'état de fonctionnement de la foreuse. Le système s’arrête lorsque l'état de fonctionnement est en dehors de la plage définie ou s'il y défaillance dans la machine.
9. Système efficace de collecte de poussière sèche en deux étapes, ce qui permet de maintenir l'environnement de travail propre et économe en énergie.

Spécifications de la foreuse sur chenilles

Modèle KT5
Dureté de la roche f=6-20
Diamètre du trou 80-105 mm
Profondeur du forage 25m
Vitesse de marche 2.5-4.0 km/h
Capacité en pente 30°
Garde au sol 430mm
Modèle du moteur Diesel YC6A180Z-T21
Puissance de la machine 140 KW
Débit d'air du compresseur à vis 10 m3/min
Pression d'échappement 15 bar
Dimensions globales (L*l*H) 6500 × 2400 × 2600 (mm)
Poids 8000 kg
Vitesse de rotation 0-120 tr/min
Couple de rotation 1400 N·m
Poussée maximale 25000 N
Angle de levage du chariot Vers le haut 54° Vers le bas 26°
Angles d'inclinaison du chariot 147°
Angles de rotation du chariot Droite 47° Gauche 47°
Angles de rotation latérale du chariot Droite 15° Gauche 97°
Angles de rotation du bras de forage Droite 53° Gauche 15°
Angles du cadre de nivellement Vers le haut 10° Vers le bas 9°
Type de propulsion Hydro-cylindre-chaine
Longueur de poussée (mm) 3000 mm
Longueur de compensation (mm) 900 mm
Marteau perforateur 35A
Tige de forage φ64×3000 mm
Mode de collecte de poussière Type à sec (Flux de tourbillon à entrainement hydraulique)

Pièces recommandées pour foreuse sur chenilles KT5

Diamètre du trépan 100-105 mm 90 mm -100 mm
Diamètre de la tige de forage *L Φ64/Φ76 x3000 mm Φ64 x 3000 mm
Marteau perforateur HD35/HD45/930 KQ90

Photos détaillées

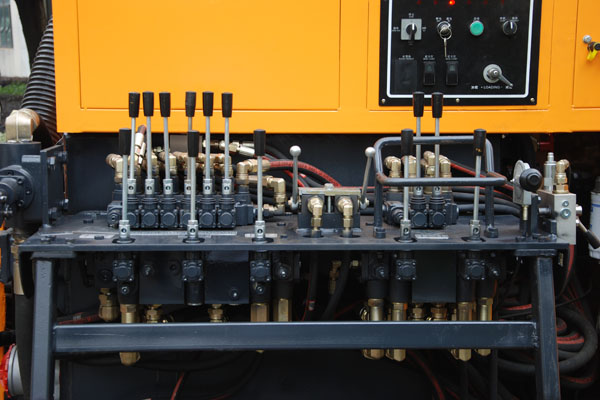

  • Zone d'exploitation

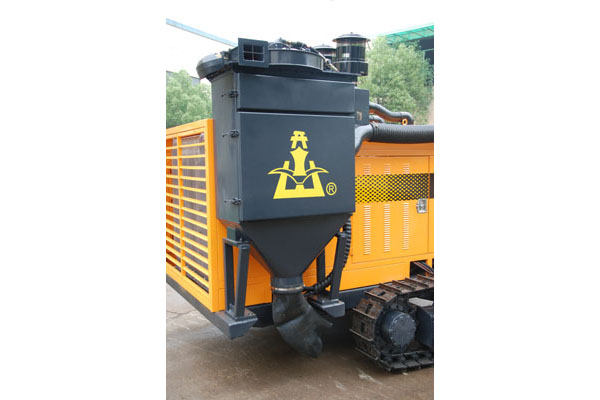

  • Collecteur de poussière

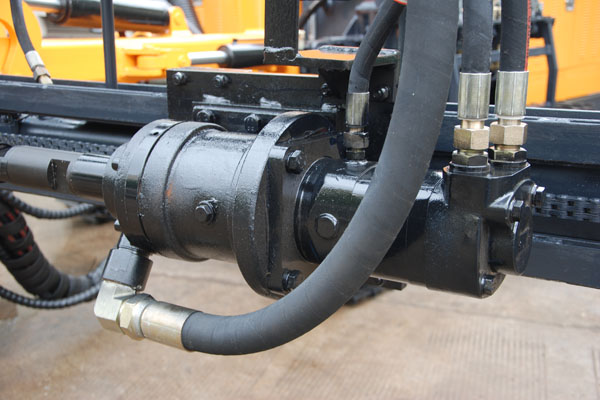

  • Giratoire

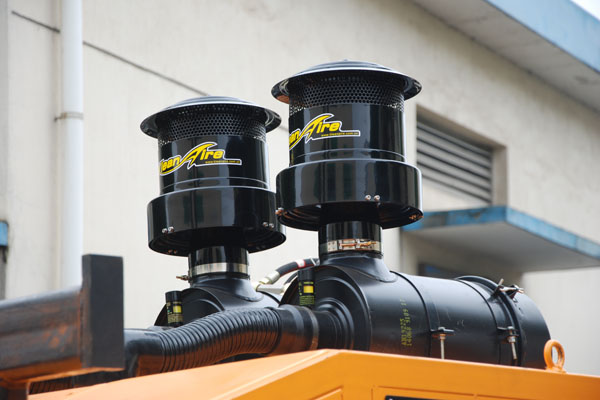

  • Purificateur d'air

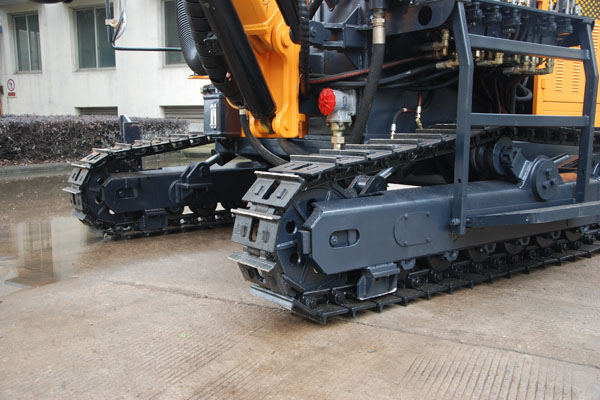

  • Chenilles

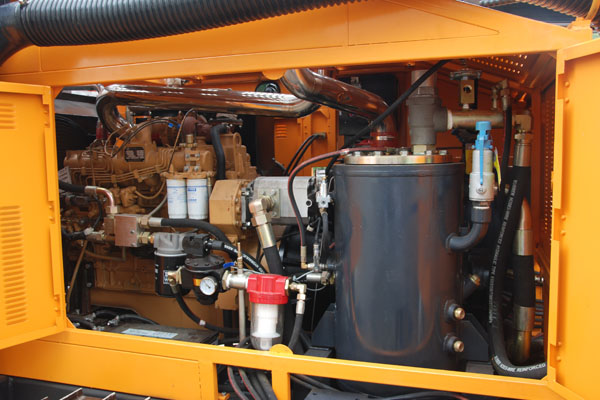

  • Intérieur
