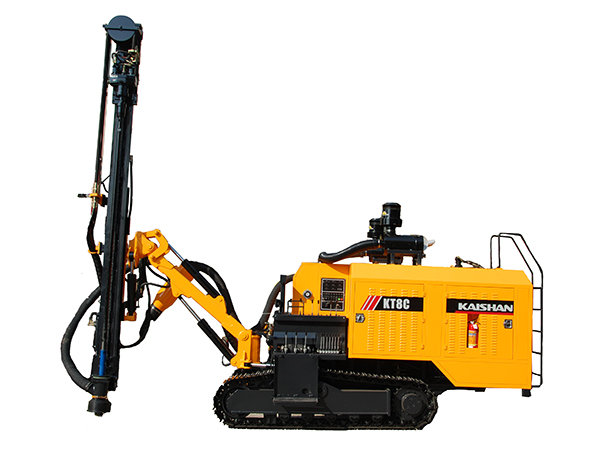

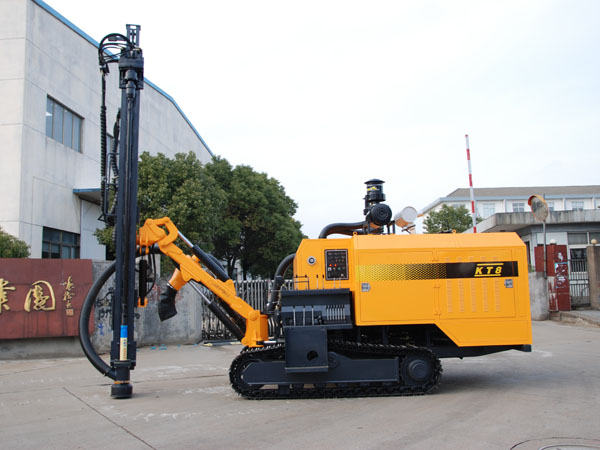

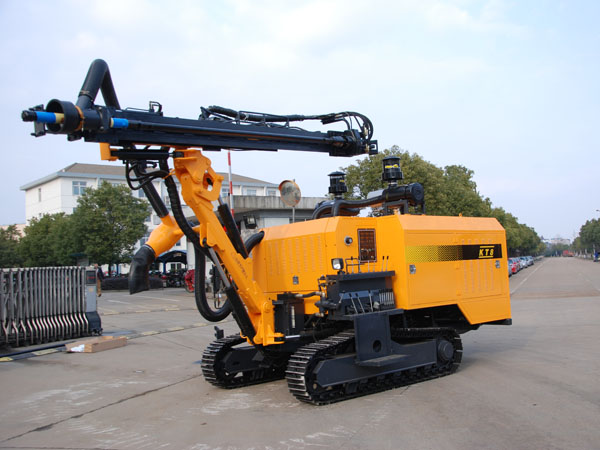

Foreuse sur chenilles KT8 (Haute pression Intégrée)

Avantage
La foreuse sur chenilles KT8 est principalement utilisée dans les projets d'exploitation minière à ciel ouvert, et dans les projets de carrières et de construction d'infrastructures de petite et moyenne taille. Elle est très efficace grâce à des techniques de forage avancées économes en énergie. Cet engin de forage souterrain intègre les avantages du modèle KT7 en plus d'une conception de type nouveau et des caractéristiques suivantes:
1. Une disposition générale facile à entretenir et à manœuvrer.
2. Le moteur diesel Cummins 6CTA8.3-260 remplace le moteur Yuchai YC6A260Z-20 pour un déplacement et un couple plus importants, de même que pour une forte puissance dans des environnements de travail difficiles.
3. Un système multi-pompe hydraulique indépendant qui annule la soupape d'inversion et assure la stabilité.
4. Équipé d'un système de compression d'air à vis de haute pression monocellulaire 13/17.
5. Un système de forage à bascule augmente l'angle de la flèche de levage pour répondre à diverses conditions de travail, en particulier pour les trous profonds. Le chariot disposé latéralement donne à l'opérateur une bonne vision.
6. La chaîne à cylindre est constituée d'un système de propulsion à deux vitesses et d'un moteur rotatif double à deux vitesses pour répondre aux exigences des différentes applications.
7. Un centre de gravité bas et une répartition équilibrée, avec quatre roues pour charges lourdes, un moteur de course à couple à double freinage mécanique et hydraulique et un cadre avec un dispositif de nivellement automatique de ± 10 ° pour un déplacement sûr et stable.
8. La foreuse hydraulique sur chenilles est équipée d'un système bicellulaire efficace de collecte de la poussière sèche, ce qui permet de nettoyer l'environnement de travail et d'économiser de l'énergie.

Spécifications de la foreuse sur chenilles

Modèle KT8
Dureté de la roche f=6-20
Diamètre du trou 90-115 mm
Profondeur du forage 30 m
Vitesse de marche 0-2.5 km/h
Capacité en pente 25°
Garde au sol 430 mm
Modèle du moteur Diesel Cummins 6CTA8.3-C260- Ⅱ
Puissance de la machine 194KW/2200r/min
Débit d'air du compresseur à vis 13m3/min
Pression d'échappement 17bar
Dimensions globales (L*l*H) 8000x2300x3000(mm)
Poids 9600kg
Vitesse de rotation 0-60 tr/min,0-120 r/min
Couple de rotation 1900N·m
Poussée maximale 25000N
Angle de levage du chariot Vers le haut 54° Vers le bas 26°
Angles d'inclinaison du chariot 147°
Angles de rotation du chariot Droite 47° Gauche 47°
Angles de rotation latérale du chariot Droite 19°~97°
Angles de rotation du bras de forage Droite 53° Gauche53°
Angles du cadre de nivellement Vers le haut 10° Vers le bas 9°
Longueur de poussée (mm) 3000 mm
Longueur de compensation (mm) 900 mm
Marteau perforateur HD35 ou HD45
Tige de forage φ64×3000 mm
Mode de collecte de poussière Type à sec (Flux de tourbillon à entrainement hydraulique)

KT8 par rapport à KT7

KT8 KT7 Remarques
Moteur diesel Cummins 6CTA8.3-260 YuChai YC6A260Z-20 Grand déplacement et couple
Chariot Chariot à plaque de revêtement renforcée, plaque d'usure, double moteur rotatif Chariot en acier cannelé, moteur à rotation unique Rigidité et durabilité améliorées
Flèche de forage Système de forage à bascule / Angle de la flèche de levage amélioré
Système hydraulique Système multi-pompe indépendant Pompe double + vanne à débit séparé Stabilité améliorée

Pièces recommandées de la foreuse sur chenilles KT8

Diamètre du trépan 90mm -100mm 100mm -105mm 105mm -115mm
Diamètre de la tige de forage *L Φ64 x3000mm Φ64/Φ76x3000mm Φ64/Φ76x3000mm
Marteau perforateur 90/930 930/HD35 HD35 /HD45

Photos détaillées

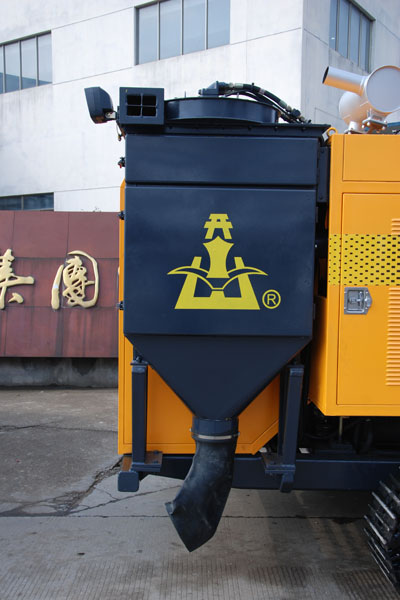

  • Collecteur de poussière

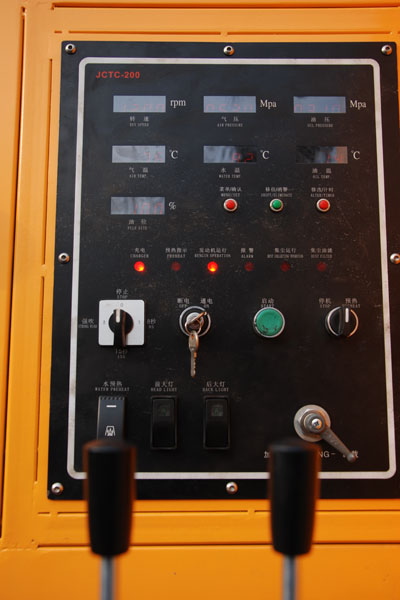

  • Afficheur

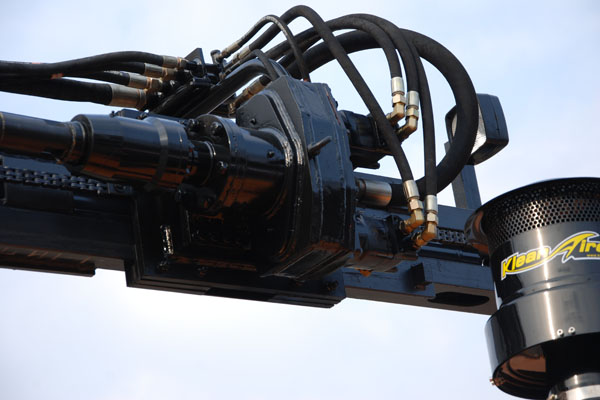

  • Giratoire

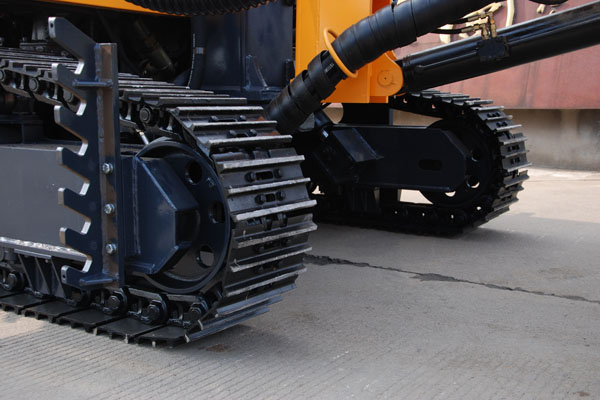

  • Chenilles

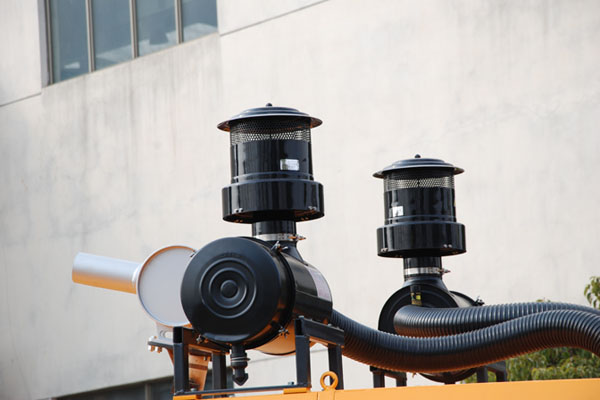

  • Purificateur d'air

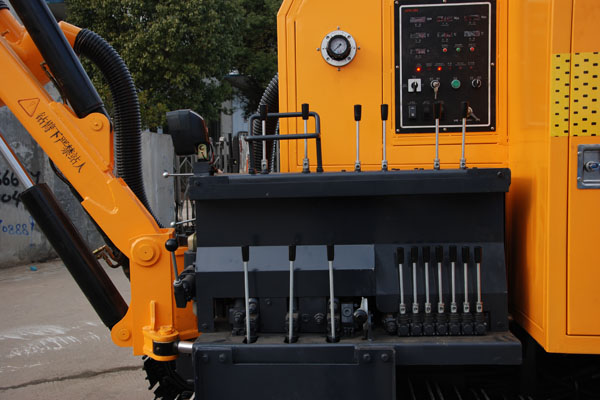

  • Zone d'exploitation
