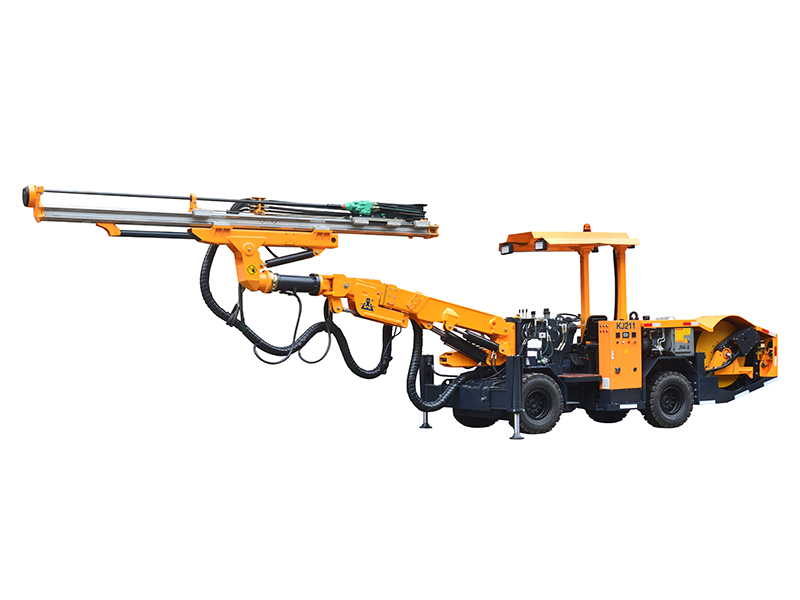

Jumbos de foration au marteau hydraulique KJ 211

Fonctions et Fonctionnalités

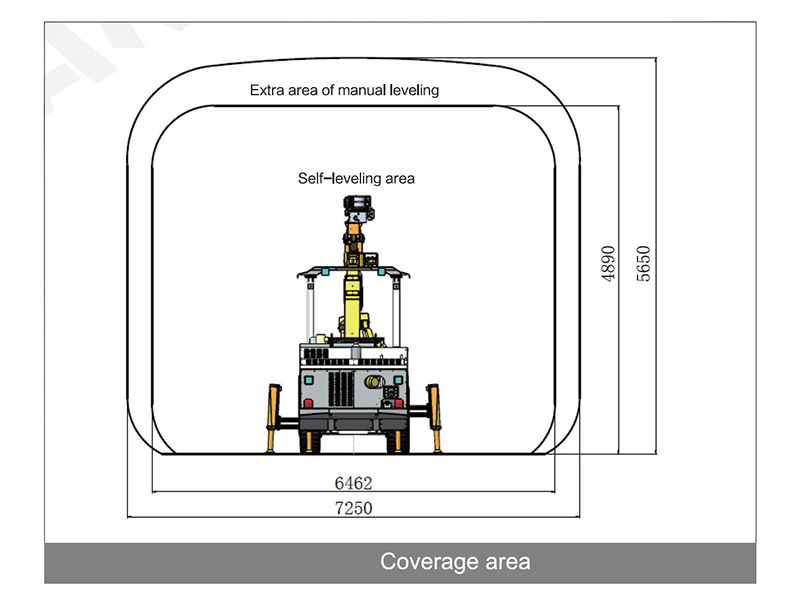

Les jumbos de foration au marteau hydraulique KJ 211 sont principalement utilisés pour l'extraction, le travail de préparation et le tunnelage. Dotés d’un fonctionnement indépendant, ils peuvent être utilisés pour le forage par soufflage de trous verticaux, inclinés et horizontaux. Ils sont applicables pour des opérations de tunnelage de roches dures de 12-35m2.

Le bras universel fiable et solide est équipé de la meilleure forme de recouvrement de section. La poutre de propulsion peut tourner de 360 °, de manière à assurer un perçage et un positionnement rapides.

Le bras peut également être utilisé pour des opérations de dérive croisée d'ouverture latérale et de forage d'ancrage.

L'agencement de la cabine de la foreuse permet une bonne visualisation du conducteur.

L'arrangement est fait de façon équilibrée. La plaque de base articulée à quatre roues motrices permet au jumbo de foration long trou de pouvoir circuler de manière flexible, rapide et sûre sur une voie étroite.

Le broyeur à impact de haute fréquence optimise l'efficacité de transmission de l'onde de percussion, augmente le taux de forage, réduit l’utilisation d'outils de forage et améliore le taux de maintenabilité de l'équipement en adoptant un piston en escalier.

Un espace de fonctionnement spacieux et une série de fonctions automatiques permettent au conducteur de se concentrer sur un forage sécuritaire, rapide et précis. Chaque pièce détachée est très bien protégée pour faciliter la maintenance.

Principaux paramètres techniques

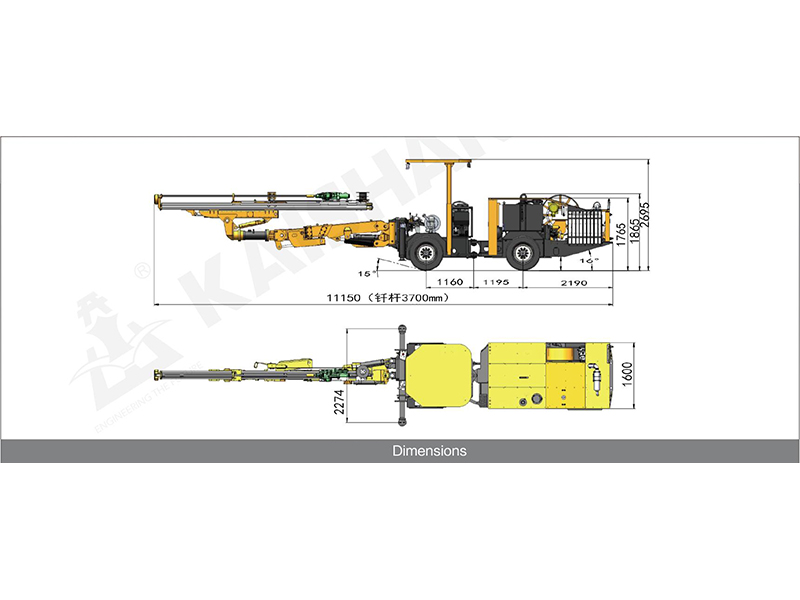

Dimensions et Poids Système de forage
Longueur 10000mm Modèle de la perceuse 1×HC50/R38
Largeur 1600mm Puissance d'impact 13kW
Hauteur 1850/2650mm Pression de surtension 105L/min
Poids 11000 kg Pression rotative maximale 130bar
Vitesse de course (horizontale) 10km/h Fréquence 150bar
Capacité maximale en pente 200 Couple 62 Hz
Protection de sécurité Diamètre du trou 325Nm
Niveau sonore <110dB(A) Déplacement compensatoire du faisceau de propulsion 32-76mm
Sécurité ajustable Conforme aux exigences d protection des chutes et roulement de roches Angle de rotation du faisceau de propulsion 360°
Fleche de forage Perceuse à roche 1600mm
Type K26F Foret R38-H35-R32-3700
Forme Automatique Bloc d'alimentation hydraulique
Foret flexible 1200mm Moteur électrique Moteur triphasé 45kW/55kW
Système de circuit à air et eau Flèche à propulsion d'impact Pompe à piston à déplacement variable axial
Compresseur d'air 1×JN5 Rotation Pompe à engrenages
Déplacement 0.5m3/min Fineté du filtre 10μ
Pression 5-8bar Réservoir d'huile hydraulique 240L
Dispositif de lubrification des tiges
Refroidisseur hydraulique Refroidisseur d'eau
Consommation de gaz pour la lubrification 0.3m3/min Tension de fonctionnement 380V
Consommation d'huile pour la lubrification 180-250g/h Fréquence 50Hz
Pompe à eau 1×CR3 Méthode de démarrage Star delta
Puissance 1.5kW Spécification du câble recommandé 3×35+3G6+2×1.5
3×50+3G6+2×1.5
Sortie de la pompe 3m3/h
Plaque de base
Nettoyage des gaz de queue Catalyseur de gaz d'alimentation
Système de transmission Système de déplacement de type fermé à quatre roues motrices
Angle de rotation Rotation de l'essieu arrière ± 6 °
Pneus 300-15
Mécanisme de direction Direction articulée
Frein de déplacement Frein hydraulique
Frein de stationnement Frein à air multi-disques
Moteur diesel BF4L2011 53kW,2800rpm
