Accueil » Produits » Marteau fond de trou » Marteau fond de trou avec clapet de pied (pression d'air élevée)

Marteau fond de trou avec clapet de pied (pression d'air élevée)

Il s'agit d'une sorte de marteau fond de trou avec clapet de pied de haute pression très apprécié par les clients.
Principales caractéristiques du marteau DTH à pression d'air élevée:
Valve de distribution d'air très fiable.
Conception simple du piston. Longue durée de vie.
Un transfert d'énergie plus efficace, une vitesse de forage plus rapide, une consommation d'air plus faible et une faible consommation d'huile.
Moins de pièces internes, structure simple, longue durée de vie, moins de défaillance, et facile à entretenir, car toutes les pièces sont traitées de façon thermique.
Facile à démonter en raison du sous-niveau supérieur. Le mandrin d'entraînement et le vérin externe sont connectés par filetage multi étapes.

Marteau fond de trou série KD Marteau fond de trou série KSD, Marteau fond de trou série KQL Marteau fond de trou série KHM

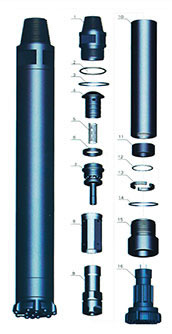

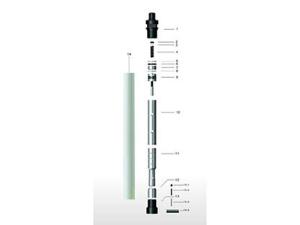

Marteau DTH série KD

Description de l'élément Poids (kg)
1. Enveloppe supérieure KD35 KD45 KD55 KD65 KD85
2. Anneau O de l’enveloppe supérieure 4.20 6.50 15.00 20.00 41.00
3. Anneau de rupture 0.01 0.01 0.01 0.02 0.02
4. Clapet anti-retour 0.01


0.20
5. Ressort 0.20 0.42 1.00 1.00 1.50
6. Tampon de compression 0.02 0.04 0.04 0.04 0.10
7. Distributeur d'air 0.04 0.04 0.08 0.08 0.42
8. Cylindre interne 1.40 2.20 3.70 5.00 12.50
9. Piston 1.60 2.30 4.50 5.00 8.60
10. Cylindre externe 5.40 9.00 15.50 23.60 41.00
11. Manchon de guide 9.50 15.00 30.00 36.80 62.00
12. Anneau O de la bague d'arrêt


2.40 9.60
13. Bague d'arrêt 0.01 0.01 0.01 0.02 0.02
14. Anneau de rupture 0.20 0.20 0.30 0.60 1.20
15. Mandrin 0.01


0.20
16. Trépan 1.95 3.50 6.40 6.00 17.50
Données techniques
Modèle KD35 KD45 KD55 KD65 KD85
Longueur (sans taillant) 930 mm 1030 mm 1214 mm 1248 mm 1482 mm
Poids (sans taillant) 25.00 kg 39.00 kg 76.50 kg 100.00 kg 188.00 kg
Diamètre externe Φ82 mm Φ99 mm Φ126 mm Φ142 mm Φ144 mm Φ146 mm Φ148 mm Φ180/Φ185 mm
Taillant en couronne DHD3.5 COP44/DHD340 COP54/DHD340 COP64/DHD360 COP84/DHD380
Plage de trous Φ90-Φ110mm Φ110-Φ135mm Φ135-Φ1155mm Φ155-Φ190mm Φ195-Φ254mm
Fil de connexion API 2 3/8" Reg API 2 3/8" Reg API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 4 1/2" Reg
Pression de travail 1.0-1.5 Mpa 1.2-2.0 Mpa 1.3-2.3 Mpa 1.5-2.5 Mpa 1.5-3 Mpa
Taux d'impact à 17 Bar 28 HZ 27 HZ 25 HZ 23 HZ 27 HZ
Vitesse de rotation recommandée 25-40 r/min 25-40 r/min 20-35 r/min 20-30 r/min 20-30 r/min
Consommation d'air 1.0Mpa:4.5 m³/min 1.0Mpa:6 m³/min 1.0Mpa:9 m³/min 1.0Mpa:10 m³/min 1.0Mpa:15 m³/min
1.5Mpa:9.0 m³/min 1.8Mpa:10 m³/min 1.8Mpa:15 m³/min 1.8Mpa:20 m³/min 1.8Mpa:26 m³/min

2.4Mpa:15 m³/min 2.4Mpa:23 m³/min 2.4Mpa:28.5 m³/min 2.4Mpa:34 m³/min

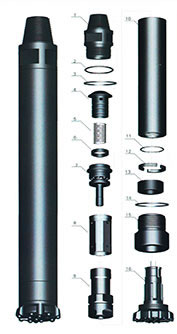

Marteau DTH série KSD

Description de l'élément KSD4 KSD5 KSD6 KSD8
1. Enveloppe supérieure 6.50 15.00 20.00 41.00
2. Anneau O de l’enveloppe supérieure 0.01 0.01 0.01 0.02
3. Anneau de rupture 0.01 0.20
4. Clapet anti-retour 0.42 1.00 1.00 1.50
5. Ressort 0.04 0.10 0.05 0.01
6. Tampon de compression 0.04 0.05 0.10 0.42
7. Distributeur d'air 2.20 3.50 5.00 12.50
8. Cylindre interne 2.50 4.20 5.00 8.60
9. Piston 9.00 15.50 24.00 42.00
10. Cylindre externe 15.60 25.00 35.00 65.00
11. Anneau O de la bague d'arrêt 0.02 0.01 0.01 0.05
12. Bague d'arrêt 0.20 0.50 0.50 1.20
13. Manchon de guide 1.50 3.40
14. Anneau de rupture 0.01
15. Mandrin 4.00 7.50 7.50 15.50
16. Trépan 9.60 15.60 25.80 37.00
Données techniques
Modèle KSD4 KSD5 KSD6 KSD8
Longueur (sans taillant) 1084 mm 1175 mm 1261 mm 1463 mm
Poids (sans taillant) 40.50 kg 72.50 kg 100.00 kg 192.00 kg
Diamètre externe Φ99 mm Φ126 mm Φ142 mm-Φ144 mm Φ146 mm-Φ148 mm Φ180 选配 / Φ185 mm
Taillant en couronne SD4 SD5 SD6 SD8
Plage de trous Φ110-Φ135mm Φ135-Φ155mm Φ155-Φ190mm Φ195-Φ254mm
Fil de connexion API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 4 1/2" Reg
Pression de travail 1.2-2.0 Mpa 1.3-2.3 Mpa 1.5-2.5 Mpa 1.5-3.0 Mpa
Taux d'impact à 17 Bar 27 HZ 25 HZ 23 HZ 20 HZ
Vitesse de rotation recommandée 25-40 r/min 20-35 r/min 20-30 r/min 5-25 r/min
Consommation d'air 1.0Mpa:6 m³/min 1.0Mpa:9 m³/min 1.0Mpa:10 m³/min 1.0Mpa:15 m³/min
1.8Mpa10 m³/min 1.8Mpa:15 m³/min 1.8Mpa:20 m³/min 1.8Mpa:26 m³/min
2.4Mpa15 m³/min 2.4Mpa:23 m³/min 2.4Mpa:28.5 m³/min 2.4Mpa:34 m³/min

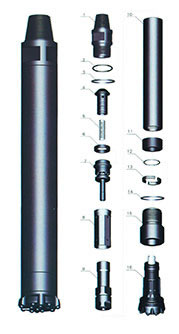

Marteau DTH série KQL

Description de l'élément KQL4 KQL5 KQL6 KQL8
1. Enveloppe supérieure 6.50 15.00 20.00 41.00
2. Anneau O de l’enveloppe supérieure 0.01 0.015 0.02 0.02
3. Anneau de rupture 0.30
4. Clapet anti-retour 0.42 1.00 1.00 1.50
5. Ressort 0.04 0.10 0.10 0.10
6. Tampon de compression 0.04 0.10 0.10 0.42
7. Distributeur d'air 2.20 3.50 6.00 13.00
8. Cylindre interne 2.30 4.20 5.00 8.60
9. Piston 9.00 19.00 23.50 41.00
10. Cylindre externe 16.50 24.60 31.00 60.00
11. Manchon de guide 0.90 1.00 2.20
12. Anneau O de la bague d'arrêt 0.01 0.01 0.02 0.02
13. Bague d'arrêt 0.30 0.40 0.60 1.20
14. Anneau de rupture 0.30
15. Mandrin 3.00 4.60 5.40 12.00
16. Trépan 9.50 15.50 24.60 35.00
Données techniques
Modèle KQL4 KQL5 KQL6 KQL8
Longueur (sans taillant) 1097 mm 1156 mm 1212 mm 1465 mm
Poids (sans taillant) 41.00 kg 73.00 kg 95 kg 182.00 kg
Diamètre externe Φ99 mm Φ126 mm Φ142 mm Φ144mm Φ146 mm Φ148 mm Φ180 mm
Taillant en couronne QI40 QI50 QI60 QI80
Plage de trous Φ110-Φ135mm Φ135-Φ155mm Φ155-Φ190mm Φ195-Φ254mm
Fil de connexion API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 3 1/2" Reg API 2 7/8" Reg API 2 7/8" IF API 4 1/2" Reg
Pression de travail 1.2-2.0 Mpa 1.3-2.3 Mpa 1.5-2.5 Mpa 1.5-3.0 Mpa
Taux d'impact à 17 Bar 27 HZ 25 HZ 23 HZ 20 HZ
Vitesse de rotation recommandée 25-40 r/min 25-40 r/min 20-30 r/min 15-25 r/min
Consommation d'air 1.0Mpa:6 m³/min 1.0Mpa:9 m³/min 1.0Mpa:10 m³/min 1.0Mpa:15 m³/min
1.8Mpa:10 m³/min 1.8Mpa:15 m³/min 1.8Mpa:20 m³/min 1.8Mpa:26 m³/min
2.4Mpa:15 m³/min 2.4Mpa:23 m³/min 2.4Mpa:28.5 m³/min 2.4Mpa:34 m³/min
