Marteau fond de trou (DTH) à haute pression d'air sans clapet de pied

C'est une sorte de marteau fond de trou sans clapet de pied de haute pression d’air nouvellement conçu. C'est aussi l'un des marteaux DTH les plus avancés au monde.
Il présente les avantages suivants:
La valve de pied ne subit pas de rupture, d'expansion et de contraction.
Consommation d'énergie plus faible et fréquence d'impact plus élevée. La vitesse de forage est de 15% à 30% supérieure à celle du marteau avec clapet de pied.
Structure simple, pièces fiables, longue durée de vie, maintenance facile et peu coûteuse.
Faible consommation d'air et d'huile. La consommation d'huile est d'environ 10% de moins que celle du produit avec clapet de pied.

Demande d'information

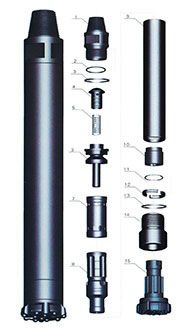

 Description de l'élément KD35A KD45A KD45S KD55A KD55S KD65A KD75A KD85A
1. Enveloppe supérieure 4.20 6.50 6.00 13.70 13.30 20.00 23.00 34.00
2. Anneau O de l’enveloppe supérieure 0.01 0.01 0.01 0.015 0.015 0.02 0.015 0.015
3. Anneau de rupture






0.30
4. Clapet anti-retour 0.20 0.35 0.30 0.70 0.70 0.70 0.70 1.20
5. Ressort 0.02 0.05 0.05 0.10 0.10 0.10 0.10 0.10
6. Distributeur d'air 0.80 1.50 1.30 2.00 1.90 3.50 4.50 6.00
7. Cylindre interne 1.30 1.50 1.90 2.80 2.70 4.20 6.50 6.50
8. Piston 5.50 8.50 7.80 15.00 14.50 23.00 28.00 42.50
9. Cylindre externe 9.50 15.20 14.60 24.00 23.00 31.50 40.00 60.00
10. Manchon de guide 1.00 1.30 1.20 2.60 2.50 6.50 7.50 5.30
11. Anneau O de la bague d'arrêt 0.05 0.01 0.01 0.01 0.01 0.01 0.01 0.01
12. Bague d'arrêt 0.15 0.30 0.20 0.50 0.50 0.60 0.80 1.20
13. Anneau de rupture






0.30
14. Mandrin 1.90 3.40 3.40 6.50 6.20 6.00 8.00 17.50
15 Trépan 5.00 9.00 8.50 16.00 15.50 26.00 28.50 40.00
Données techniques
Modèle KD35A KD45A KD45S KD55A
Longueur (sans taillant) 888mm 1011mm 986mm 1110mm
Poids (sans taillant) 25.00kg 43.20kg 37.00kg 69.00kg
Diamètre externe Φ82mm Φ99mm Φ92mm Φ125mm
Taillant en couronne IR3.5 COP44/DHD340 COP44/DHD340 COP54/DHD350R
Plage de trous Φ90-Φ115mm Φ110-Φ135mm Φ105-Φ120mm Φ135-Φ155mm
Fil de connexion API 2 3/8" Reg 1.0-1.5Mpa 25HZ 25-40r/min API 2 3/8" Reg 1.2-2.0Mpa 30HZ 22-35r/min API 2 3/8" Reg 1.2-2.0Mpa 30HZ 25-40r/min API 2 3/8" Reg API 31/2'' Reg API 2 /7/8'' Reg API 2 7/8'' IF
1.3-2.3Mpa
28HZ
20-35r/min
Pression de travail 1.0Mpa:3.8m³/min 1.0Mpa:6m³/min 1.8Mpa:8m³/min 1.0Mpa:7m³/min
Taux d'impact à 17 Bar 1.5Mpa:7.5m³/min 1.8Mpa:10m³/min 2.4Mpa:13m³/min 1.8Mpa:14m³/min
Recommended 2.4Mpa:15m³/min KD35A 2.4Mpa:19m³/min KD45A KD45S KD55A
Vitesse de rotation recommandée
Consommation d'air 888mm 1011mm 986mm 1110mm
25.00kg 43.20kg 37.00kg 69.00kg
Φ82mm Φ99mm
Modèle KD55S KD65A KD75A KD85A
Longueur (sans taillant) 1110mm 1238mm 1258mm 1359mm
Poids (sans taillant) 66.00kg 98.00kg 120.00kg 175.00kg
Diamètre externe Φ116mm Φ142mm Φ165mm Φ180mm/Φ185mm
Taillant en couronne COP54/DHD350R COP64/DHD360 COP64/DHD360 COP84/DHD380
Plage de trous Φ127-Φ145mm Φ155-Φ203mm Φ175-Φ216mm Φ195-Φ254mm
Fil de connexion API 2 3/8" Reg API 31/2'' Reg
API 2 /7/8'' Reg API 2 7/8'' IF 		API 3 1/2" Reg API 3 1/2" Reg API 4 1/2" Reg
Pression de travail 1.3-2.3Mpa 1.5-3.0Mpa 1.5-3.0Mpa 1.5-3.0Mpa
Taux d'impact à 17 Bar 28HZ 25HZ 23HZ 22HZ
Vitesse de rotation recommandée 20-35r/min 20-30r/min 20-30r/min 15-25r/min
Consommation d'air 1.0Mpa:7m³/min 1.0Mpa:9m³/min 1.0Mpa:11m³/min 1.0Mpa:12m³/min
1.8Mpa:13.5m³/min 1.8Mpa:18m³/min 1.8Mpa:20m³/min 1.8Mpa:22m³/min
2.4Mpa:18m³/min 2.4Mpa:26m³/min 2.4Mpa:28m³/min
Demande d'information

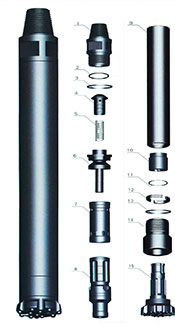

 Modèle KSD4A KSD5A KSD6A KSD8A
1. Enveloppe supérieure 6.5 13.7 20 34
2. Anneau O de l’enveloppe supérieure 0.1 0.015 0.015 0.015
3. Anneau de rupture


0.3
4. Clapet anti-retour 0.35 0.7 0.7 1.2
5. Ressort 0.05 0.1 0.1 0.1
6. Distributeur d'air 1.5 2 3.5 6
7. Cylindre interne 2.1 2.8 4.2 6.5
8. Piston 8.5 15 23 42.5
9. Cylindre externe 15.3 24 28 59
10. Manchon de guide 1.3 2.6 2.5 6
11. Anneau O de la bague d'arrêt 0.005 0.01 0.01 0.01
12. Bague d'arrêt 0.2 0.5 0.5 1.2
13. Anneau de rupture


0.3
14. Mandrin 4 7.5 7.5 16
15. Trépan 9.8 16 27 37
Données techniques
Modèle KSD4A KSD5A KSD6A HSD8A
Longueur (sans taillant) 1012mm 1090mm 1182mm 1330mm
Poids (sans taillant) 40.00kg 70.00kg 90.00kg 174.00kg
Diamètre externe Φ99mm Φ125mm Φ146mm Φ180/Φ185mm
Taillant en couronne SD4 SD5 SD6 SD8
Plage de trous Φ110-Φ135mm Φ155-Φ190mm Φ155-Φ203mm Φ195-Φ254mm
Fil de connexion API 2 3/8" Reg API 2 3/8" Reg API 2 1/2" Reg
API 2 7/8" Reg 		API 3 1/2" Reg API 4 1/2" Reg
Pression de travail 1.2-2.0Mpa 1.3-2.3Mpa 1.5-2.5Mpa 1.5-3.0Mpa
Taux d'impact à 17 Bar 30HZ 28HZ 25HZ 22HZ
Vitesse de rotation recommandée 25-40r/min 20-35r/min 20-30r/min 15-25r/min
Consommation d'air 1.0Mpa:6m³/min 1.0Mpa:7m³/min 1.0Mpa:9m³/min 1.0Mpa:12m³/min
1.8Mpa:9m³/min 1.8Mpa:14m³/min 1.8Mpa:18m³/min 1.8Mpa:22m³/min
2.4Mpa:14m³/min 2.4Mpa:19m³/min 2.4Mpa:26m³/min 2.4Mpa:28m³/min
Demande d'information

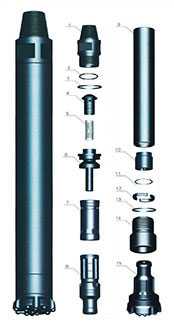

 Modèle KQL4A KQL5A KQL6A KQL8A
1. Enveloppe supérieure 6.5 13.7 20 34
2. Anneau O de l’enveloppe supérieure 0.1 0.015 0.015 0.015
3. Anneau de rupture


0.3
4. Clapet anti-retour 0.35 0.7 0.7 1.2
5. Ressort 0.05 0.1 0.1 0.1
6. Distributeur d'air 1.5 2 3.5 6
7. Cylindre interne 2.1 2.7 4.2 6.5
8. Piston 8.5 15 23 42.5
9. Cylindre externe 15.2 24 30 59
10. Manchon de guide 1.8 3 4 6.3
11. Anneau O de la bague d'arrêt 0.005 0.01 0.01 0.01
12. Bague d'arrêt 0.2 0.4 0.6 1.4
13. Anneau de rupture


0.3
14. Mandrin 3.2 4.5 5.5 13
15. Trépan 9 16 25 35
Données techniques
Modèle KQL4A KQL5A KQL6A KQL8A
Longueur (sans taillant) 1070mm 1090mm 1183mm 1330mm
Poids (sans taillant) 40.00kg 67.00kg 92.00kg 171.00kg
Diamètre externe Φ99mm Φ125mm Φ146mm Φ180/Φ185mm
Taillant en couronne QL40 QL50 QL60 QL80
Plage de trous Φ110-Φ135mm Φ135-Φ155mm Φ155-Φ203mm Φ195-Φ254mm
Fil de connexion API 2 3/8" Reg API 2 3/8" Reg API 3 1/2" Reg
API 2 7/8" Reg 		API 3 1/2" Reg API 4 1/2" Reg
Pression de travail 1.2-2.0Mpa 1.3-2.3Mpa 1.5-2.5Mpa 1.5-3.0Mpa
Taux d'impact à 17 Bar 30HZ 28HZ 25HZ 22HZ
Vitesse de rotation recommandée 20-30r/min 20-35r/min 20-30r/min 15-25r/min
Consommation d'air 1.0Mpa:5m³/min 1.0Mpa:7m³/min 1.0Mpa:9m³/min 1.0Mpa:12m³/min
1.8Mpa:9m³/min 1.8Mpa:14m³/min 1.8Mpa:18m³/min 1.8Mpa:22m³/min
2.4Mpa:14m³/min 2.4Mpa:19m³/min 2.4Mpa:26m³/min 2.4Mpa:28m³/min
Demande d'information
 Modèle KHM4A KHM5A KHM6A KHM8A
1. Enveloppe supérieure 6.5 13.7 20 34
2. Anneau O de l’enveloppe supérieure 0.1 0.015 0.015 0.015
3. Anneau de rupture


0.3
4. Clapet anti-retour 0.35 0.7 0.7 1.2
5. Ressort 0.05 0.1 0.1 0.1
6. Distributeur d'air 1.5 2 3.5 6
7. Cylindre interne 2.1 2.8 4.2 6.5
8. Piston 8.5 15 23 42.5
9. Cylindre externe 14.8 24 26 61
10. Manchon de guide 1.8 2.6 4.8 5.3
11. Anneau O de la bague d'arrêt 0.005 0.01 0.01 0.01
12. Bague d'arrêt 0.3 0.7 0.8 1.5
13. Anneau de rupture


0.3
14. Mandrin 3.8 6.5 4.2 17.3
15. Trépan 6.6 13.5 23 31
Données techniques
Modèle KHM4A KHM5A KHM6A KHM8A
Longueur (sans taillant) 1005mm 1110mm 1160mm 1338mm
Poids (sans taillant) 40.00kg 68.50kg 90.00kg 176kg
Diamètre externe Φ99mm Φ126mm Φ142mmΦ144mm Φ146mmΦ148mm Φ180/Φ185mm
Taillant en couronne KHM4 KHM5 KHM6 KHM8
Plage de trous Φ110-Φ135mm Φ155-Φ190mm Φ155-Φ203mm Φ195-Φ254mm
Fil de connexion API 2 3/8" Reg API 2 3/8" Reg API
3 1/2" Reg API 2 7/8" Reg 		API 2 7/8" Reg API 3 1/2" Reg
2 7/8" IF 		API 4 1/2" Reg
Pression de travail 1.2-2.0Mpa 1.3-2.3Mpa 1.5-2.5Mpa 1.5-3.0Mpa
Taux d'impact à 17 Bar 30HZ 28HZ 25HZ 22HZ
Vitesse de rotation recommandée 25-40r/min 20-35r/min 20-30r/min 15-25r/min
Consommation d'air 1.0Mpa:5m³/min 1.0Mpa:7m³/min 1.0Mpa:9m³/min 1.0Mpa:12m³/min
1.8Mpa:9m³/min 1.8Mpa:14m³/min 1.8Mpa:18m³/min 1.8Mpa:22m³/min
2.4Mpa:14m³/min 2.4Mpa:19m³/min 2.4Mpa:26m³/min 2.4Mpa:28m³/min
